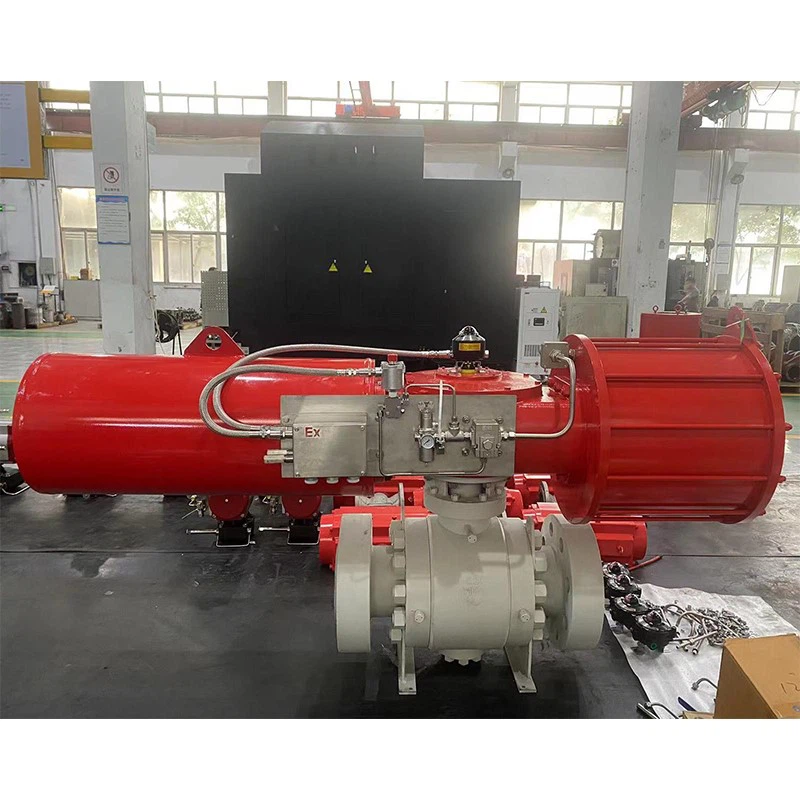

Il principio di funzionamento degli attuatori pneumatici a corsa angolare è quello di controllare la rotazione delle valvole azionando ingranaggi e pistoni attraverso l'aria compressa. Dopo aver ricevuto il segnale di controllo, l'attuatore pneumatico a corsa angolare invia aria compressa nel cilindro per spingere il pistone, che a sua volta fa ruotare l'ingranaggio, completando l'azione di apertura o chiusura della valvola.
Nello specifico, il principio di funzionamento degli attuatori pneumatici a corsa angolare prevede le seguenti fasi:
Segnale di ricezione: l'attuatore riceve segnali di corrente standard (come 4-20mA) da regolatori o altri strumenti.
Azionamento a gas: l'aria compressa entra nel cilindro e fa muovere il pistone.
Rotazione dell'ingranaggio: il movimento del pistone fa ruotare l'ingranaggio, ottenendo l'apertura o la chiusura della valvola.
Controllo feedback: il controllo accurato della posizione e il feedback vengono ottenuti tramite dispositivi ausiliari come i posizionatori delle valvole.
Le caratteristiche e le applicazioni degli attuatori pneumatici a corsa angolare includono:
Caratteristiche: Coppia elevata in uscita, struttura compatta, conforme agli standard internazionali e buona intercambiabilità.
Applicazione: ampiamente utilizzato nelle centrali elettriche, nell'industria chimica, nelle raffinazioni e in altre occasioni che richiedono un controllo a prova di esplosione.
